Generieren von Klassendiagrammen
Anstatt Klassendiagramme direkt in UModel zu erstellen, können Sie diese beim Import von Quellcode oder Binärdateien in UModel-Projekte automatisch generieren (siehe Importieren von Quellcode in Projekte und Importieren von Java-, C#- und VB.NET-Binärdateien). Wenn Sie den Assistenten verwenden, achten Sie auf folgende Dinge:
1) Im Dialogfeld "Quellprojekt importieren", "Binärtypen importieren" bzw. "Quellverzeichnis importieren" muss das Kontrollkästchen Diagrammgenerierung aktivieren aktiviert sein.

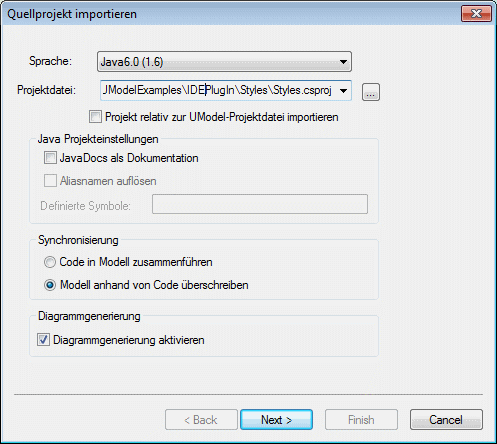

Dialogfeld "Quellprojekt importieren"
2) Im Dialogfeld "Generierung von Inhaltsdiagrammen"müssen die Optionen Einzelnes Diagramm generieren und/oder Diagramm pro Paket generieren aktiviert sein.

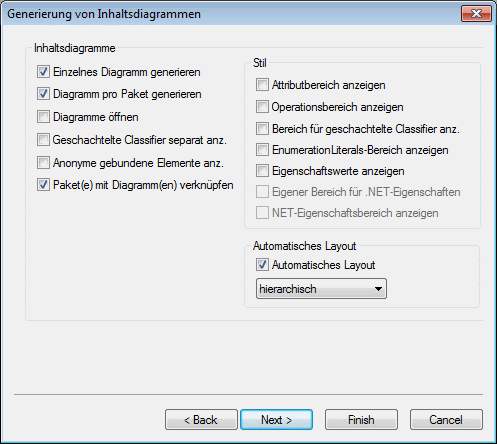

Dialogfeld "Generierung von Inhaltsdiagrammen"
Nach Fertigstellung des Imports stehen die generierten Klassendiagramme in der Diagramm-Struktur unter "Klassendiagramme" zur Verfügung.

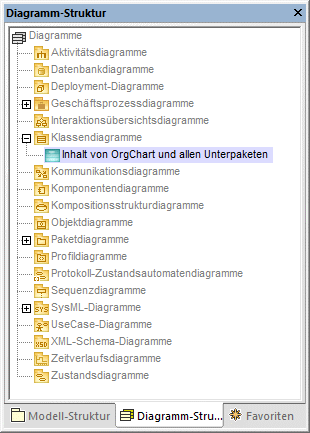

Diagramm-Struktur
