Einfügen von Interaktionsübersichtselementen
Verwendung der Symbolleisten-Schaltflächen:
1. | Klicken Sie in der Interaktionsübersichtsdiagramm-Symbolleiste auf das entsprechende Symbol |
![]() |
2. | Klicken Sie in das Diagramm, um das Element einzufügen. Um mehrere Elemente des ausgewählten Typs einzufügen, halten Sie die Strg-Taste gedrückt und klicken Sie in das Diagrammfenster. |
Ziehen vorhandener Elemente in das Interaktionsübersichtsdiagramm
Elemente, die in anderen Diagrammen vorkommen, z.B. Sequenz-, Aktivitäts-, Kommunikations- oder Zeitverlaufsdiagramme, können in ein Interaktionsübersichtsdiagramm eingefügt werden.
1. | Suchen Sie das gewünschte Element auf dem Register Modell-Struktur (Sie können dazu das Suchfunktionstextfeld verwenden oder Strg + F drücken, um nach einem beliebigen Element zu suchen). |
2. | Ziehen Sie das/die Element(e) in das Diagramm. |
Einfügen eines Interaktionselements

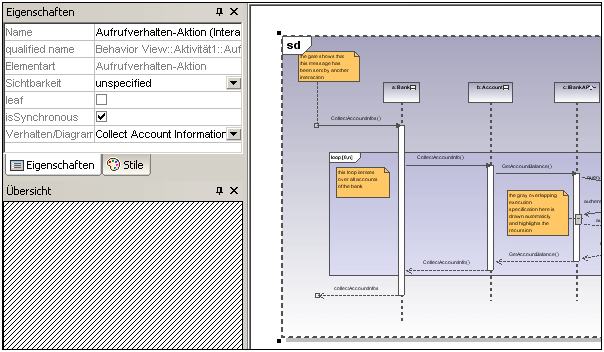

1. | Klicken Sie in der Symbolleiste auf das Symbol "Aufrufverhalten-Aktion (Interaktion)" ![]() |
![inter1](./images/inter1.png)
Wenn Sie die Beispieldatei Bank_Multilanguage.ump aus dem Ordner ...\Examples verwenden, wird das "Collect Account Information" Sequenzdiagramm automatisch eingefügt. Standardmäßig wird das erste in der Modell-Struktur gefundene Sequenzdiagramm ausgewählt.

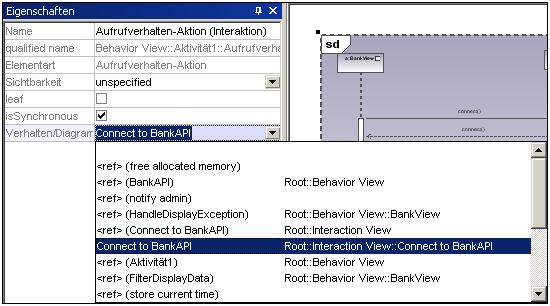

2. | Um ein anderes Interaktionselement auszuwählen, klicken Sie auf dem Register "Eigenschaften" auf die Auswahlliste Verhalten/Diagramm. |
Daraufhin wird eine Liste aller Elemente angezeigt, die eingefügt werden können.
![inter2](./images/inter2.png)

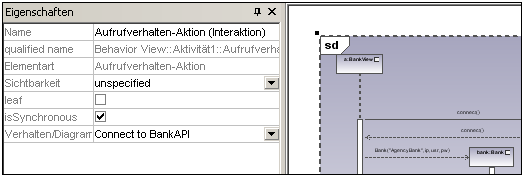

3. | Klicken Sie auf das gewünschte Element, z.B. auf Connect to BankAPI. |
![]() |
Da es sich dabei auch um ein Sequenzdiagramm handelt, wird das Interaktionselement als Symbol eines Sequenzdiagramms angezeigt.

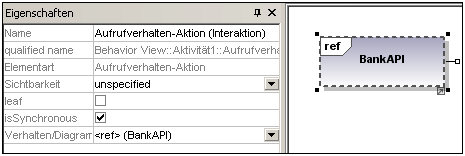

Bei Auswahl von <ref> BankAPI wird die Instanz des Interaktionselements angezeigt.
![]() |
Einfügen einer Interaktionselementinstanz
1. | Klicken Sie in der Symbolleiste auf das Symbol "Aufrufverhalten-Aktion (Interaktionsverwendung) ![]() |

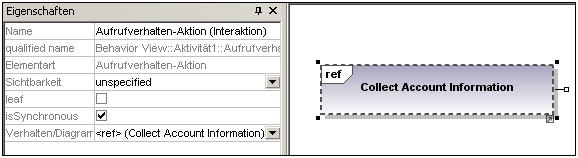

Wenn Sie die Beispieldatei Bank_Multilanguage.ump aus dem Ordner ...\UModelExamples verwenden, wird das "Collect Account Information" Sequenzdiagramm automatisch als Interaktionselement eingefügt. Standardmäßig wird das erste in der Modell-Struktur gefundene Sequenzdiagramm ausgewählt
![]() |
2. | Um das Interaktionselement zu ändern, doppelklicken Sie auf dem Register "Eigenschaften" auf die Auswahlliste Verhalten. |
Daraufhin wird eine Liste aller Elemente angezeigt, die eingefügt werden können.
3. | Wählen Sie das gewünschte Element aus. |
Beachten Sie, dass alle mit dieser Methode eingefügten Elemente wie in der Abbildung oben angezeigt werden, d.h. mit "ref" im Titelbereich des Rahmens.
![ic-int-decNode](./images/ic-int-decnode.png)
Fügt einen Verzweigungsknoten mit einer einzigen eingehenden Transition und mehreren mit Guards versehenen ausgehenden Transitionen ein. Nähere Informationen dazu finden Sie unter "Erstellen einer Verzweigung".
![ic-int-mergeNode](./images/ic-int-mergenode.png)
Fügt einen Verbindungsknoten ein, der mehrere alternative durch den Verzweigungsknoten definierte Transitionen zusammenführt. Gleichzeitige Prozesse werden dabei von diesem Knoten nicht synchronisiert, sondern es wird einer der Prozesse ausgewählt.
![ic-act-initial-node](./images/ic-act-initial-node.png)
Der Anfang eines Aktivitätsprozesses. Eine Interaktion kann mehrere Startknoten haben.
![ic-act-finalact-node](./images/ic-act-finalact-node.png)
Das Ende des Interaktionsprozesses. Eine Interaktion kann mehrere Endknoten haben. Alle Flüsse werden gestoppt, wenn der "erste" Endknoten erreicht wird.
![ic-act-forknode](./images/ic-act-forknode.png)
Fügt einen vertikalen Parallelisierungsknoten ein.
Dient zum Teilen von Flüssen in mehrere parallele Flüsse.
![ic-act-forkn-horiz](./images/ic-act-forkn-horiz.png)
Fügt einen horizontalen Parallelisierungsknoten ein.
Dient zum Teilen von Flüssen in mehrere parallele Flüsse.
![ic-act-joinnode](./images/ic-act-joinnode.png)
Fügt einen vertikalen Synchronisationsknoten ein.
Ein Synchronisationsknoten synchronisiert mehrere durch den Parallelisierungsknoten definierte Flüsse.
![ic-act-joinn-horiz](./images/ic-act-joinn-horiz.png)
Fügt einen horizontalen Synchronisationsknoten ein.
Ein Synchronisationsknoten synchronisiert mehrere durch den Parallelisierungsknoten definierte Flüsse.
![ic-int-durConst](./images/ic-int-durconst.png)
Eine Zeitdauer definiert eine Wertespezifikation, die eine Zeitdauer zwischen einem Start- und einem Endpunkt angibt. Eine Zeitdauer ist oft ein Ausdruck, der die Anzahl der Uhrticks darstellt, die während dieser Dauer verstreichen.
![ic-int-flowctrl](./images/ic-int-flowctrl.png)
Ein Kontrollfluss ist eine Kante, d.h. eine mit einem Pfeil versehene Linie, die zwei Verhalten verbindet und eine Interaktion startet, nachdem die vorherige zu Ende geführt wurde.
