Design

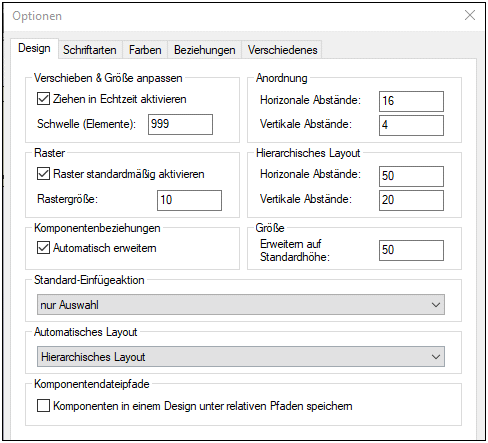

Über das Register Design können Sie festlegen, wie Dateikästen in Design-Fenstern dargestellt werden sollen.
Verschieben & Größe anpassen
Wenn das Kontrollkästchen Ziehen in Echtzeit aktivieren aktiviert ist, wird das Design ständig neu gezeichnet, während ein Dateikasten mit der Maus gezogen wird. Wenn das Kontrollkästchen deaktiviert ist, bleibt der Dateikasten an seiner ursprünglichen Position, während der Dateikasten gezogen wird und wird erst dann an der neuen Position angezeigt, wenn Sie die Maustaste loslassen. Während des Ziehens werden nur die Umrisse des Dateikastens angezeigt.
Im Feld Schwelle (Elemente) können Sie eingeben, wie viele ausgewählte Dateikästen maximal mit ihrem Inhalt angezeigt werden können, während sie mit der Maus an eine andere Stelle gezogen werden. Wird diese Anzahl überschritten, werden nur die Umrisse der ausgewählten Dateikästen während des Ziehens angezeigt.
Raster
Im Kontrollkästchen Raster aktivieren wird die Standarddarstellung der Design-Fenster definiert. Über das Feld Rastergröße können Sie die Rasterabstände definieren.
| Anmerkung: | Die Einstellungen von bereits geöffneten Design-Fenstern werden nicht sofort aktualisiert. Um das Raster für ein aktives Design-Fenster ein- oder auszublenden müssen Sie auf die Symbolleisten-Schaltfläche Raster aktivieren/deaktivieren  klicken oder das Tastaturkürzel Alt+G verwenden. |
Komponentenbeziehungen
Wenn das Kontrollkästchen Automatisch erweitern aktiviert ist, wird die Struktur der Details von SchemaAgent automatisch bis zur Quell- und Zielkomponente erweitert, wenn Sie auf eine Komponentenbeziehung klicken. Beachten Sie, dass sowohl in Quell- als auch im Zielschema der Abschnitt "Globale Elemente" erweitert werden muss, damit Sie die Komponentenbeziehungen sehen können.
Anordnung und Hierarchisches Layout
In den Gruppenfeldern Anordnung und Hierarchisches Layout können Sie den horizontalen und vertikalen Standardabstand eingeben, in dem Dateien angeordnet werden sollen.
Größe
Die Standardhöhe für die Erweiterung ist die Höhe eines Dateikastens, die dieser erhalten soll, wenn er erweitert wird.
Standard-Einfügeaktion
Eine "Auswahl" ist die Liste der Dateien oder Ordner, die Sie aus den Registern "Hierarchisch" oder "Flach" in das Design-Fenster ziehen. Über das Dropdown-Feld Standard-Einfügeaktion können Sie alle Kategorien von abhängigen Dateien auswählen, die zusätzlich zur aktuellen Auswahl automatisch zum Design hinzugefügt werden sollen. Der Standardwert ist Nur Auswahl.
Automatisches Layout
Die folgenden Layout-Optionen stehen zur Verfügung, wenn mehrere Dateien oder Ordner in ein Design-Fenster gezogen werden:
•Standardlayout
Mit der Option Standardlayout werden die Dateikästen im Design alphabetisch angeordnet.
Komponentendateipfade
Aktivieren Sie das Kontrollkästchen ..unter relativen Pfaden speichern, wenn Komponenten in einem Design unter einem relativen Pfad zur .sad-Design-Datei gespeichert werden sollen.
