Anzeigen verwandter Komponenten

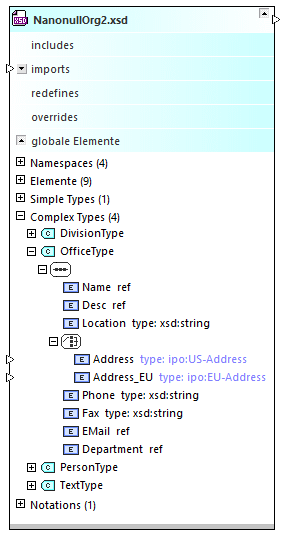

Eine Schemakomponente oder ihr Typ kann in einem anderen Schema definiert sein (was durch Pfeile auf der linken Seite der Komponente angezeigt wird) oder von einem anderen Schema verwendet werden (was durch Pfeile auf der rechten Seite der Komponente angezeigt wird). So zeigt etwa der unten (laut Standardfarbschema) blau hervorgehobene complexType ipo:US-Address einen Import an.
Sie können den Ursprung oder die Verwendung derartiger Komponenten folgendermaßen anzeigen:
1.Klicken Sie mit der rechten Maustaste auf eine Komponente und wählen Sie im Kontextmenü den Befehl Ursprung der Komponente anzeigen (oder gegebenenfalls Verwendung der Komponente anzeigen).
2.Klicken Sie optional im Meldungsfeld, das angezeigt wird, wenn das Schema der Quellkomponente im aktuellen Design nicht vorhanden ist, auf Ja.
Die Anleitung oben gilt sowohl für XML-Schemas als auch für zum Design-Fenster hinzugefügte .mfd-Dateien.

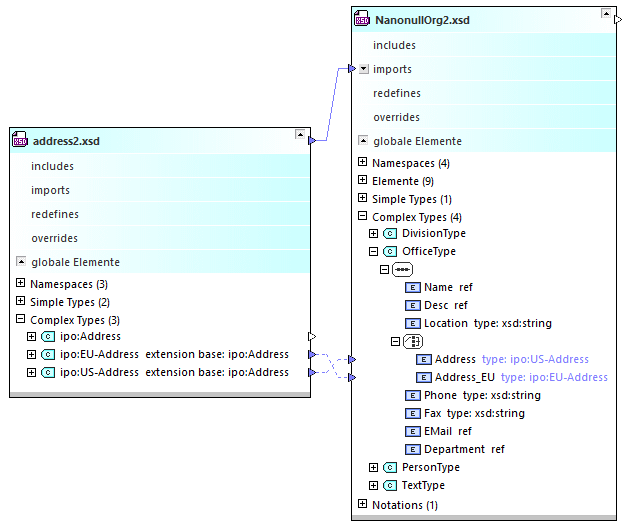

Mit dem Befehl Ursprung der Komponente anzeigen wird die entsprechende Definition im Quellschema (in diesem Beispiel address2.xsd) zum Design hinzugefügt.

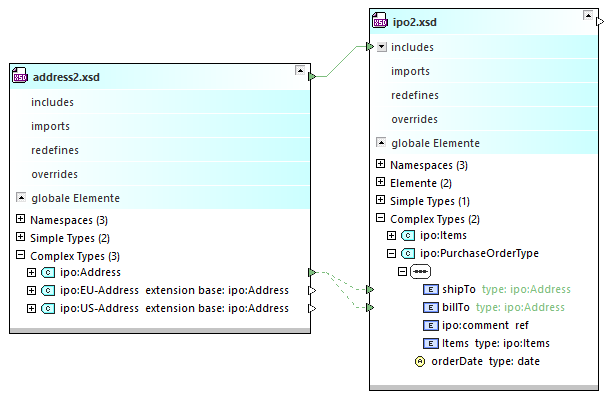

Umgekehrt wird mit dem Befehl Verwendung der Komponente anzeigen die entsprechende Definition des Schemas, in dem der Typ verwendet wird, zum Design hinzugefügt. Im oben gezeigten Design wird der in address2.xsd definierte Typ ipo:Address in ipo2.xsd verwendet.
