Design-Fenster
Im Design-Fenster können Sie die Dateien, für die Sie die relevanten Dateierweiterungen definiert haben, anzeigen und bearbeiten.

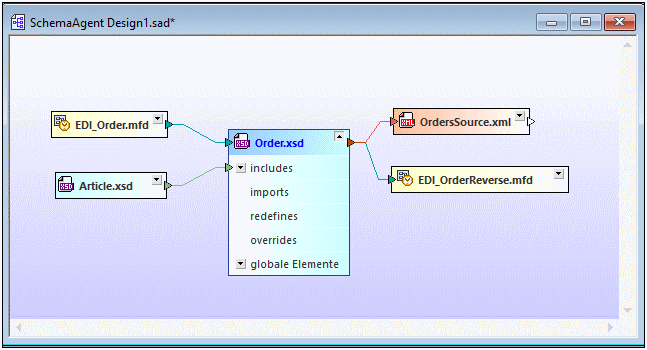

Sie können Dateien aus dem Explorer-Fenster in das Design-Fenster ziehen, um eine grafische Darstellung der Dateien und ihrer bestehenden Include-, Import- und Redefine-Beziehungen (IIRs) zu sehen. Die Dateien können Ihren Bedürfnissen entsprechend ausgerichtet und sortiert oder wieder aus dem Design entfernt werden. Sie können eine gelöschte Datei wiederherstellen und Referenzpfade zu Dateien, die im angegebenen Ordner nicht vorhanden sind, korrigieren.
Außerdem werden hier die IIRs (Includes, Imports, Redefines) zwischen Schemas und zwischen Schemas und .mfd-Dateien in Form anpassbarer farbiger Linien dargestellt. IIR-Beziehungen können mittels Drag & Drop bearbeitet und hinzugefügt werden und jedes Design kann zur späteren Wiederverwendung gespeichert werden.
Sie können mehrere Design-Fenster erstellen oder öffnen. Mit Hilfe der Befehle im Menü Fenster können Sie Fenster anordnen oder ein bestimmtes Fenster in den Vordergrund bringen.
