Anzeigen von Dateien im Design-Fenster
Im Design-Fenster steht Ihnen eine Reihe von Optionen für das Raster und das Vergrößern und Verkleinern zur Verfügung, die Sie zur optimalen Anzeigen von XML Schemas, MapForce Design-Dateien, XML-Dateien, XSL/XSLT Stylesheets, WSDL-Dateien und IIR-Beziehungen konfigurieren können.
Ein- und Ausblenden des Rasters
Mit Hilfe des Rasters können Sie Dateikästen besser aneinander ausrichten. Das Raster kann für jedes Design-Fenster separat ein- und ausgeblendet werden.
So blenden Sie das Raster in einem SchemaAgent Design-Fenster ein und aus:
Wählen Sie eine der folgenden Methoden:
•Wählen Sie den Menübefehl Layout | Raster anzeigen.
•Klicken Sie mit der rechten Maustaste auf einen leeren Bereich im Design-Fenster und wählen Sie im Kontextmenü den Befehl Raster anzeigen.
•Drücken Sie Alt+G.
•Klicken Sie auf die Symbolleisten-Schaltfläche Raster aktivieren/deaktivieren
.
So aktivieren oder deaktivieren Sie das Raster global auf Applikationsebene:
1.Klicken Sie im Menü Tools auf Optionen.
2.Aktivieren bzw. deaktivieren Sie die Option Raster standardmäßig aktivieren .
Ausrichten der Dateikästen am Raster
Wenn das Raster angezeigt wird, können Sie den linken und oberen Rand von Dateikästen am Raster ausrichten.
So richten Sie Dateikästen am Raster aus:
1.Blenden Sie das Raster ein, wenn es noch nicht angezeigt wird (siehe oben).
2.Wählen Sie die Dateikästen aus, die Sie ausrichten möchten.
3.Wählen Sie eine der folgenden Methoden:
•Wählen Sie den Menübefehl Layout | Am Raster ausrichten.
•Klicken Sie auf die Symbolleisten-Schaltfläche Am Raster ausrichten
.
Um nur einen bestimmten Dateikasten auszurichten, klicken Sie mit der rechten Maustaste auf dessen Titelleiste und wählen Sie im Kontextmenü den Befehl Ausrichten | Am Raster.
Vergrößern und Verkleinern
Der Zoom-Faktor kann für jedes Design-Fenster einzeln festgelegt werden. SchemaAgent bietet zu diesem Zweck den Menübefehl Layout | Vergrößern/Verkleinern sowie die Symbolleiste "Vergrößern/Verkleinern". Zusätzlich dazu können Sie den Design-Ansichtsausschnitt vergrößern und verkleinern, indem Sie das Mausrad drehen, während Sie die Strg-Taste gedrückt halten.
So vergrößern oder verkleinern Sie die Design-Ansicht:
1.Wählen Sie eine der folgenden Methoden:
•Wählen Sie den Menübefehl Layout | Vergrößern/Verkleinern und anschließend Vergrößern/Verkleinern.
•Klicken Sie auf die Symbolleisten-Schaltfläche Zoom-Dialog anzeigen
.

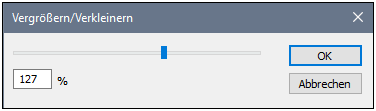

Daraufhin erscheint das Dialogfeld Vergrößern/Verkleinern.
2.Wählen Sie eine der folgenden Methoden:
•Passen Sie den Zoom-Faktor mit Hilfe des Schiebereglers an.
•Geben Sie in das Feld unterhalb des Reglers einen Zoom-Faktor ein.
3.Klicken Sie auf OK.
Alternativ dazu können Sie auch einen Zoom-Faktor aus der Dropdown-Liste in der Symbolleiste "Vergrößern/Verkleinern" auswählen oder ihn eingeben.
So passen Sie die Größe so an, dass alle Dateikästen in ein Design-Fenster passen:
•Wählen Sie eine der folgenden Methoden:
•Wählen Sie den Menübefehl Layout | Vergrößern/Verkleinern und wählen Sie im Untermenü den Befehl An Fenstergröße anpassen.
•Klicken Sie auf die Symbolleisten-Schaltfläche An Fenstergröße anpassen
.
Der Zoom-Faktor wird so angepasst, dass alle Dateikästen im Design-Fenster sichtbar sind.
So zoomen Sie auf eine Auswahl ein:
1.Wählen Sie einen oder mehrere Dateikästen aus.
2.Wählen Sie eine der folgenden Methoden:
•Wählen Sie den Menübefehl Layout | Vergrößern/Verkleinern und anschließend Auf markierten Bereich zoomen.
•Klicken Sie auf die Symbolleisten-Schaltfläche Auf markierten Bereich zoomen
.
Der Zoom-Faktor wird so angepasst, dass die ausgewählten Dateikästen im Design-Fenster sichtbar sind.
