Erstellen von IIR-Beziehungen
Nachdem Sie ein Schema in das Design-Fenster gezogen haben, können Sie Include-, Import- und Redefine-Anweisungen erstellen, indem Sie die referenzierten Schemas mittels Drag & Drop zum Design hinzufügen. Zu diesem Zweck verfügt jeder Schema- und .mfd-Dateikasten über einen Ziehpunkt am rechten Rand der Titelleiste.
So erstellen Sie eine IIR-Beziehung:
1.Klicken Sie auf den Schemakastenziehpunkt des Schemas, von dem aus die IIR-Beziehung erstellt werden soll, und ziehen Sie den Cursor auf das Schema, in das die IIR-Anweisung inkludiert werden soll. Wenn der Kasten gerade minimiert ist, wird er erweitert, so dass Sie die Verbindungslinie auf einen der IIR-Einträge ziehen können.
2.Platzieren Sie den Cursor über den gewünschten IIR-Eintrag.
3.Lassen Sie die Maustaste los, sobald der gewünschte IIR-Eintrag fett und mit einer Umrandung angezeigt wird. Der IIR-Befehl wurde nun in das Schema eingefügt und neben dem IIR-Eintrag erscheint ein Dropdown-Symbol.
4.Erstellen Sie optional zusätzliche IIR-Beziehungen, die zwischen Schemas zulässig sind.

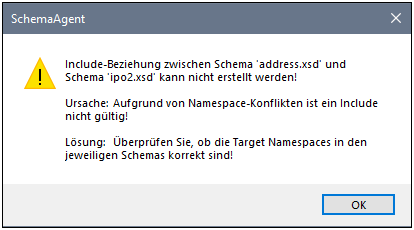

Wenn Sie die Verbindungslinie auf einen Eintrag ziehen, der nicht fett angezeigt wird, erscheint eine Fehlermeldung, in der erklärt wird, warum die ausgewählte IIR-Beziehung unzulässig ist.
