Erstellen und Konfigurieren von Diagrammen
In diesem Abschnitt:
•Das Dialogfeld "Diagrammkonfiguration"
•Bearbeiten von Diagrammeinstellungen und Auswahl der Bilder
Erstellen eines Diagramms
Um ein Diagramm in das Design einzufügen, ziehen Sie das Steuerelement "Diagramm" aus der Systemsteuerung an die gewünschte Stelle im Design.
Der Kontext-Node
Ziehen Sie einen XML-Node aus dem Bereich "Seitenquellen" in das Diagramm im Design, um diesen XML-Node zum Kontext-Node des XPath-Ausdrucks des Diagramms zu machen. Sie können den Kontext-Node des Diagramms jederzeit ändern, indem Sie einen neuen XML-Node in das Diagramm ziehen. Es ist wichtig zu wissen, welcher Node der Kontext-Node des Diagramms ist, da dieser den Ausgangspunkt für Pfadlokatoren in XPath-Ausdrücken bildet.
Das Dialogfeld "Diagrammkonfiguration"

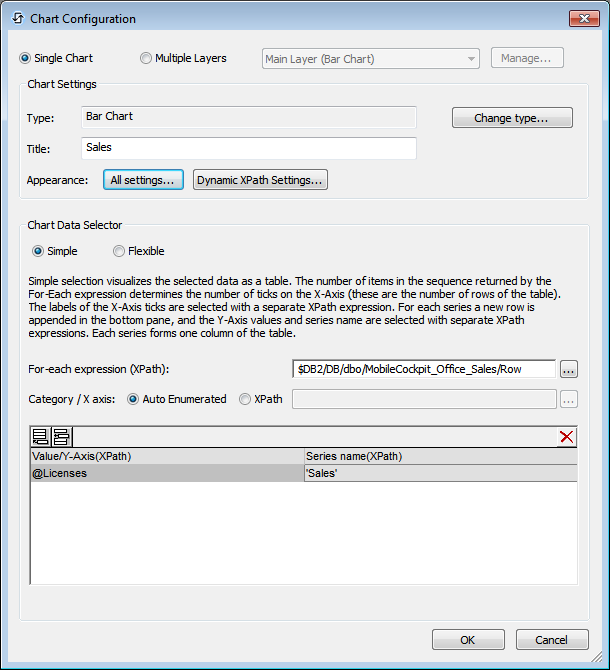

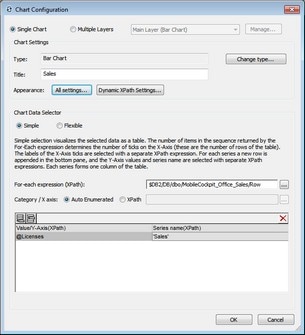

Ein Diagramm kann zum Zeitpunkt der Erstellung im Dialogfeld "Diagrammkonfiguration" (Abbildung unten) konfiguriert werden. Dabei müssen folgende Einstellungen vorgenommen werden: (i) Auswahl der Daten für die Achsen des Diagramms und (ii) Definition der Eigenschaften des Diagramms. Diese Einstellungen können zu einem späteren Zeitpunkt bearbeitet werden. Nachdem Sie dem Diagramm einen XML-Kontext-Node zugewiesen haben, rufen Sie das Dialogfeld "Diagrammkonfiguration" auf eine der folgenden Arten auf:
•Doppelklicken Sie auf das Diagramm
•Wählen Sie das Diagramm im Design aus und klicken Sie anschließend im Fenster Stile & Eigenschaften auf die Schaltfläche "XPath bearbeiten" der Eigenschaft Diagrammeinstellungen.
Das Dialogfeld "Diagrammkonfiguration" besteht aus drei Bereichen:
•Einzelne oder mehrere Ebenen: Mehrere Ebenen können ausgewählt werden, um Overlay-Diagramme zu erstellen. Dabei werden Diagrammen übereinandergelegt, um ein zusammengesetztes Diagramm zu erzeugen.
•Diagrammeinstellungen: Dient zur Auswahl des Diagrammtyps und zur Definition der Darstellung des Diagramms.
•Diagrammdatenauswahl: Dient zur Auswahl der Daten für die verschiedenen Diagrammachsen. Dies erfolgt entweder über die Option "einfach" oder "flexibel"
Bearbeiten von Diagrammeinstellungen und Auswahl der Daten
Wenn Sie die Diagrammeinstellungen oder die Auswahl der Daten für ein Diagramm nach der Erstellung eines Diagramms ändern möchten, klicken Sie im Design mit der rechten Maustaste auf das Diagramm und wählen Sie den Befehl Einstellungen für Diagrammerstellung. Daraufhin wird das Dialogfeld "Diagrammkonfiguration" (Abbildung oben) für dieses Diagramm angezeigt. Sie können die Diagrammeinstellungen in diesem Dialogfeld bearbeiten. Klicken Sie anschließend auf OK.
