这一部分将向您展示如何在Schema视图中高效导航。我们建议您尝试这些导航机制以熟悉它们。



查看全局组件的内容模型

可以具有内容模型的全局组件有:复杂类型、元素和元素组。这些组件的内容模型视图可以通过以下方式打开:



在Schema概览中,单击组件名称左侧的显示图表图标ic_component

在Schema概览或内容模型视图中,双击“组件”输入助手中的元素、复杂类型或元素组(参见下方截图)。这将显示该组件的内容模型。

components_eh

如果双击“组件”输入助手中的任何其他全局组件(简单类型、特性、特性组),则该组件将在Schema概览中突出显示(因为此类组件不具有内容模型)。



在“组件”输入助手中,双击机制在“全局组件”和“命名空间”选项卡中都有效。



从引用元素转至全局元素的定义

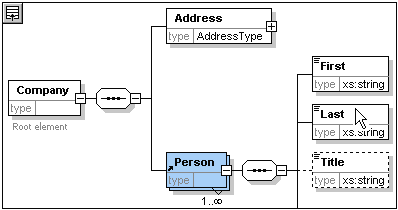

如果内容模型包含一个引用全局元素的元素,则可以通过按住Ctrl键并双击所需的元素,直接进入该全局元素的内容模型或其包含的任何组件。



tut_28c

Last元素被突出显示时,其所有的属性都会立即显示在相关的输入助手和信息窗口中。



转至复杂类型的定义

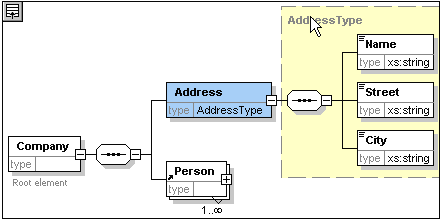

复杂类型通常被用作内容模型中某些元素的类型。要从内容模型中直接转至一个复杂类型的定义,请双击黄色框中的复杂类型的名称参见下方截图中的鼠标指针)。

tut_28a

这会带您进入该复杂类型的内容模型视图。

tut_28b
备注:正如被引用的全局元素一样,您可以通过按住Ctrl键并在包含复杂类型的内容模型中双击所需元素,直接转至复杂类型定义中的元素。
