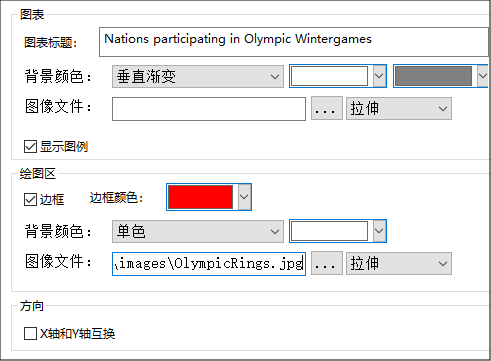

在“更改外观”对话框的“常规”部分中,您可以定义图表的标题、添加或删除图例、定义背景图片和颜色,以及图表的方向(适用于条形图、折线图、面积图和K线图)。

dlg_chart-appearance-general



图表

图表标题字段中为您的图表输入一个描述性标题,然后从下拉列表中为整个图表选择一个背景颜色。您可以选择纯色背景、垂直渐变或水平渐变,并定义渐变的开始颜色和结束颜色(如果适用)。除了选择彩色背景外,您还可以定义背景图像,并从下拉列表中选择一个可用的显示选项。



拉伸:图像将被拉伸至图表的高度和宽度;

缩放到合适大小:图像将适合图表的框架并保持图像的纵横比;

居中:图像将以其原始大小显示在图表的中心位置;

平铺:如果图像小于图表,则将显示图像的多个副本以填充背景区域。

显示图例复选框默认为启用状态。如果您不想在图表中显示图例,请取消选中该复选框。





绘图区

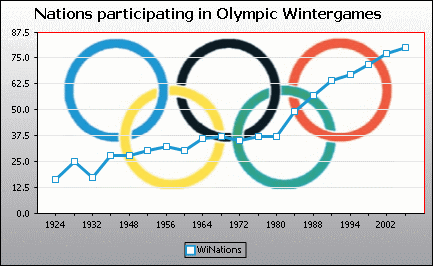

绘图区是指显示图表实际数据的区域。您可以在绘图区周围绘制边框并为绘制区域指定不同的背景颜色和/或图像。在下方截图中,图表的背景颜色已被更改为灰色(垂直渐变),而绘图区仍是白色,在其周围画上了红色的边框,并添加了一个背景图像。

chart_border_plot



方向

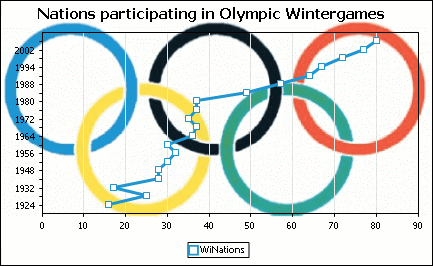

如果您的一个系列中有数量不多的大数值,则交换X轴和Y轴可获得更好的展示效果。请注意,在下方截图中,绘图区的背景颜色被设为“透明”,并且背景图像已应用于图表。

chart_x-y-exchanged

请注意,这一选项不适用于饼图和仪表盘图。
