Altova MobileTogether Designer

•コントロールがデータソースノード(ページソースリンク)と関連付けられると、マウスを(ページ デザイン ビューの)コントロールにかざすと、関連したノードがポップアップとして表示されます。

•ページソースツリーの全てのページソースリンクは太字で表示されています。ページソースリンクではないツリーノードは通常のフォントで表示されています。

•デザインツリー内のページソースリンクにマウスをポイントすると、関連したコントロールの情報が表示されます。

•データソースノードの関連を削除するには、(ページ デザイン ビューの) コントロールを右クリックし、[ページソースリンクの削除] をクリックします。

•( [スタイル & プロパティ] ペインの) スタイルまたはプロパティをリセットする場合、プロパティを選択してペインのツールバーの [リセット] をクリックします。

•XPath を使用して一部のプロパティの値を設定することができます。 これにより値を動的にすることができます。すなわち、値はランタイムに計算により生成されることを意味します。XPath 式を設定するには、スタイル & プロパティペインのツールバー 内の「XPath の編集」をクリックしてください。

•([スタイル & プロパティ] ペインの)スタイルまたはプロパティの XPath 式を編集するには、スタイルまたはプロパティを選択して、ペインのツールバーの [ XPath の編集] をクリックします。

•デザイン内で他の場所に [コントロールをコピーする] 場合は、[Ctrl] を押して、コントロールを希望する場所にドラッグアンドドロップします。

•コントロールのための特定のプロパティを割り当てるには、コントロールのために (ブラウザー CSS クラスプロパティを介して) 1 つ以上のクラスを定義し、([ブラウザー設定] ダイアログで指定する) 外部 CSS ファイル内でクラスのためのルールを割り当てます。

•コントロールの CSS プロパティは[スタイル & プロパティ] ペインおよび/または、外部 CSS ファイルで定義することができます。 [スタイル & プロパティ] ペイン で定義されたプロパティが優先されます。

ページまたはプロジェクトの他の場所からのコントロールを参照するために使用されます。値フィールドの内側をダブルクリックして編集します。

他のプロジェクト設定ダイアログの全てのスタイルが がtrueに設定されている場合、全てのスタイル プロパティは 表示されます。(この設定のデフォルトは false です。)

下の2つのマップ式などのスタイルにより 単一の XPath を介してコンポーネントのスタイルの全てを設定することができます

map{

  "Bold Text"        : $XML1/R/@bold = "1",

  "Italic Text"      : true(),

  "Text"             : "hello",

  "Text Color"       : "red",

  "Background Color" : $XML1/R/@background,

  "Text Size"        : $XML1/R/@textsize

  }

map{

  "Style Sheet"      : "Sheet-1"

  }

下のポイントに注意してください:

•マップではない場合でもすべてのスタイル プロパティのために値が入力された場合でも、スタイル & プロパティペイン 内の現在のコンポーネントのすべてのスタイリングプロパティが表示されません。

•これは高度な機能ですので Xpath マップ式の構文と値が正確確認してください。

•全ての順序でマップのキー値ペアを入力することができます。

•キーの名前はスタイルプロパティ (またh、スタイル)の名前です。上の最初のマップでは、例えば、太字のテキスト と テキストサイズ はスタイル名です。特定のコンポーネントのために使用できるスタイルは スタイル & プロパティペイン内でそのコンポーネントの下にリストされています。

•2番目のマップ内で表示されているとおり使用するスタイルシートも指定することができます。

データ入力をアクティブ化するためにエンドユーザーのキーボードの種類を設定します。コンボボックスのドロップダウンリストの次のオプションから 1 つ選択してください:

•テキスト

•番号

•パスワード

•電子メール

•URI

•電話番号

テキストプロパティは以下の値から取得されます:

•コントロールで表示される固定値テキスト文字列

•ページソースのノードからデータを取得し、コントロールでこの値を表示するXPath 式

編集する値フィールドをダブルクリックします、または、 XPath ツールバー ボタンをクリックして、必要なテキストを生成する XPath 式を入力します。コントロールの一部にはプロパティ値を入力するための 2 通りの方法があります: プロパティを右クリックして、コンテキスト メニューから方法を選択します (固定値または XPath)。他のコントロールに関しては、プロパティの入力方法は 1 つしかありません。

メモ: $MTControlValue 変数を、テキスト プロパティの値を生成するために使用することは、できません。使用された場合、検証エラーの結果が発生します。

複数行の入力/表示のオンまたはオフ (true/false) を設定します。デフォルトは false です。コントロールのテキストが単一行よりも長い場合、および 値が true の場合、テキストは新しいランをラップします。値が false の場合、テキストは最初の行で切り詰めて表示されます。

メモ

•このプロパティが true に設定されている場合、テキストサイズの自動調整 プロパティが有効化されている場合、テキストは複数行を右端で折り返します。テキスト内の改行を新規の行を作成します。

•ラベルコントロール上でこのプロパティが true に設定されている場合、 行数の最高数プロパティを使用できるようになります。

•複数行を持つチェックボックスを垂直の配置 プロパティを介して垂直に配置することができます。

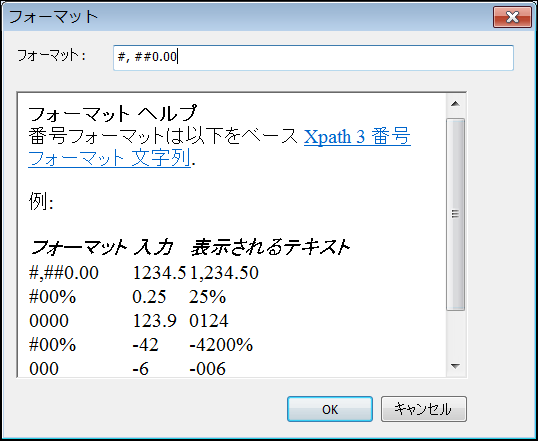

[追加ダイアログ] ボタンをクリックして、表示されるフォーマットダイアログに番号フォーマットを入力します (下のスクリーンショット)。

コンテンツが数字の場合、フォーマットはコントロールのコンテンツに適用され、デザインではなくソリューションで表示されます。

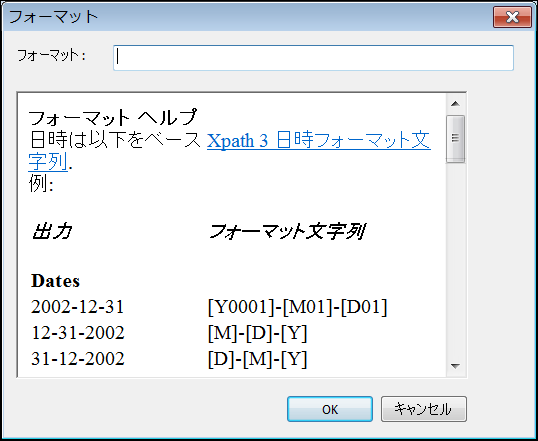

[追加ダイアログ] ボタンをクリックして、表示されるフォーマットダイアログに日付、時刻または日時を入力します (下のスクリーンショット)。

フォーマットは、 xs:date (日付コントロール)、 xs:time (時刻コントロール)、または xs:dateTime (日付、時刻、日時コントロール)構文フォームが正しい場合、コントロールのコンテンツに適用されます。基本的な例は:

•xs:date: 2014-12-31

•xs:time: 23:59:59

•xs:dateTime: 2014-12-31T23:59:59

コンボ ボックスのドロップダウン リストでサポートされる言語 (英語、ドイツ語、スペイン語、日本語) から言語を選択します。選択された言語は、日付/時刻 フォーマット文字列 プロパティで設定された日付/時刻 フォーマットに使用されます。 (上の説明を参照)。月と週の曜日の名前がフォーマット文字列で使用されている場合、これらはこのプロパティで選択された言語で表示されます。デフォルトの言語は英語です。

タイプが開始されると、タイプ中、またはタイプが完了した後にコントロールアクションがトリガーされます。例えば、タイプを開始するとページを下までスクロールすることができます (コントロールアクション) 、またはタイプ終了後にノードを更新することもできます(もう一つのコントロールアクション)。

•このプロパティの可能な値は 入力時、編集の完了後または 時間間隔の後です。

•デフォルトの値は Web クライアントのためには 編集の完了後 が、その他全てのクライアントのためには タイプ時 が選択されています。

•希望する値を選択、または( Xpath ツールバーアイコンをクリックして) Xpath 式を介して入力することができます。

•時間間隔後が選択されている場合 時間間隔上のコントロールアクションのトリガー [ミリ秒] プロパティを使用できるようになります (下を参照)。

•リターンキーが押されると、またはエンドユーザーが編集フィールドの外側をタップすると、編集は完了したものと考えられます。

このプロパティは コントロールアクションのトリガー プロパティが 時間間隔後 の値に設定されると使用できるようになります(上を参照)。コントロールアクションがトリガーされるとタイプが開始してからの時間間隔をミリ秒で指定します。デフォルトの間隔は 500ms です。

[追加ダイアログ] ボタンをクリックして、コントロールのアクション ダイアログを表示します。 コントロール イベントがトリガーされるとアクションが実行されるように設定することができます。 コントロールのイベントは定義済みで、それぞれアクション ダイアログの右側のペインの個別タブに表示されます。アクションのライブラリは左側のペインに表示されます。 イベントのタブに左側のペインからアクションをドラッグして、 アクションのプロパティを定義します。各イベントに関しては、複数のアクションを設定することができます。上から下へ発生する順番に実行されます。

コントロールのアクションを定義した後、プロパティの [追加ダイアログ] ボタンをクリックしていつでも編集することができます。代わりに、コントロールを右クリックして、表示されるコンテキストメニュー内のコントロールイベントを選択してコントロールイベントにアクセスすることができます。

true() または false()を評価する XPath 式です。式が、 false() のみを評価する場合、 false() と評価した場合、コントロールは可視ではありません。 式が true() を評価し、または他の値を返す場合、コントロールは可視です。 デフォルトは true() です。値フィールドをダブルクリックして、または、 [XPath] ボタンをクリックして XPath 式を入力または編集します。 可視プロパティは、 XPath 式を true() と評価するにかかわらず、オブジェクトを可視に表示するために使用できます。この結果、オブジェクトの表示は、データの構造とデータに基づき動的に行うことができます。

メモ:  スパンされた列または行の可視性に関してはテーブルプロパティを参照してください。

メモ: $MTControlValue 変数は、可視 プロパティの評価のために使用することはできません。使用された場合、検証エラーの結果が発生します。

コントロールは、プロパティの値が true (有効化) または false (無効化) であるかにより、有効化または無効化されています。(コンボ ボックスから選択または、値フィールドをダブルクリックして希望する値を入力することで)値を直接入力することができます。 値は、 ブール値の true または false を評価する XPath 式であることもできます。デフォルトの値は true です。典型的な 有効化/編集可能なプロパティの XPath 式は、ノードの存在または値をチェックします。式が true と評価した場合、コントロールが有効化されます。

コントロールのアサーションを有効にするための条件を設定します。アサーションが無効な場合アサーション メッセージのプロパティ (下を参照) のテキストはアサーション メッセージ コントロールに表示されます。 (複数のアサーション メッセージコントロールが存在する場合、これらのコントロールは アサーションメッセージ プロパティのテキストを表示します。) プロパティの XPath アイコンをクリックして、アサーションを定義する XPath 式を入力します。例えば:  XPath 式 LastName != "" はノード LastName は空であってはならないとアサートします。もしこのノードが空の場合、コントロールのアサーションメッセージがページのアサーション メッセージ コントロールに表示されます。

他のコントロールとページもアサーションを持つことができます。複数の無効なアサーションがページに存在する場合、最初の無効のアサーションが表示されます。 コントロールアサーションはページアサーションの前に評価され、アサーションはページで発生する順番に評価されます。

コントロールのアサーションが有効でない場合、アサーションメッセージが表示されるように設定します。プロパティの値フィールドの内側をダブルクリックしてアサーションメッセージを編集します。または、XPath ツールバーボタンをクリックして、 XPath 式を入力し必要なテキストを生成します。 アサーションメッセージはアサーション メッセージコントロール内に表示されます。例えば: コントロールのアサーションの XPath 式がLastName != "" の場合、がノード LastName は空であってはならないとアサートするとします。 は空であってはならないとアサートするとします。もしこのノードが空の場合、コントロールのアサーション メッセージがページのアサーション メッセージ コントロールが挿入された箇所に表示されます。

複数の無効なアサーションがページに存在する場合、(ページにアサーションが表示される順番の) 最初の無効なアサーションのアサーション メッセージが表示されます。コントロールアサーションはページアサーションの前に評価され、アサーションはページで発生する順番に評価されます。

コントロールのテキストの色を設定します。以下を行うことにより、色を選択することができます:

•色パレットからテキストの色を選択します。

•コンボ ボックスのドロップダウン リストから色を選択します。

•値フィールドをダブルクリックして色のコードを入力します (例えば、 #FF0000)、または、 XPath ツールバー ボタンをクリックして、必要とするテキストを生成します。

コントロールのテキストの色を設定します。以下を行うことにより、色を選択することができます:

•色パレットからテキストの色を選択します。

•コンボ ボックスのドロップダウン リストから色を選択します。

•値フィールドをダブルクリックして色のコードを入力します (例えば、 #FF0000)、または、 XPath ツールバー ボタンをクリックして、必要とするテキストを生成します。

メモ:   コンテキストに従いコントロールを有効化/無効化することができます。例えば、個人情報に関する書式の場合は、ユーザーは 生命保険の有無について入力し、生命保険の詳細に関するフィールドが有効化されるように設定することができます。それ以外の場合は、これらのフィールドは無効化することができます。フィールドを有効化または無効化するには、対応するコントロールの 有効化/無効化 プロパティを使用します。 オブジェクトが無効化されている場合の背景色を設定するには、テキストプロパティを使用します。

コンボボックスのドロップダウンリストからサイズを選択します。許可されている値は、以下のとおりです: 一番小さい|小さい|中|大きい|一番大きい。各プラットフォームまたはデバイスは文字のサイズのための自身のピクセルの高さを有します。ですから、デフォルトのピクセルでのテキストのサイズは、クライアント特有のピクセルの高さであり、 中 の値に対応します。

mt-font-height 関数を使用して、他の値を生成することができます。例えば、デバイスの'一番大きい' に対応する数値よりも 120% 大きいサイズを表示する場合、次の XPath 式をの TextSize 値として使用します:mt-font-height('largest', 'px') * 1.2 。関数は '一番大きい' サイズに対応する数値 (ピクセル)を生成します。この値は、 '一番大きい'の 120% に対応する値を得るために1.2 倍されます。

ピクセル、dp (デバイスに依存しないピクセル) (device-independent pixels) と sp (スケールに依存しないピクセル) (scale-independent pixels) 間のリレーションシップに関する情報に関しては以下を参照してください: サイズ: ピクセル、DPI、DP、SP。

iOS デバイス上でのポイントとピクセル

コンボ ボックスのドロップダウン リストから true または false を選択します。デフォルトは false です。

コンボ ボックスのドロップダウン リストから true または false を選択します。デフォルトは false です。

コンボ ボックスのドロップダウン リストから true または false を選択します。デフォルトは false です。

オブジェクトの背景色を設定します。以下を行い色を選択します:

•色パレットをクリックして背景色を選択します。

•コンボ ボックスのドロップダウン リストから色を選択します。コントロールの背景色を選択するには、 コンボボックス内で、アイテム コントロールの背景色 を選択します。

•値フィールドをダブルクリックして色のコードを入力します (例えば、 #FF0000)、または、 XPath ツールバー ボタンをクリックして、必要とするテキストを生成します。コントロールの背景色を選択するには、 XPath 式: "control" 式を入力します。

メモ:   セルのトップの背景色を、セル内のコントロールと同じ色にするには以下を行います: (i) コントロールの背景色 をプロパティのコンボボックスから選択、または、 (ii) XPath 式 "control" をプロパティの値フィールドに入力します。

メモ:   コンテキストに従いコントロールを有効化/無効化することができます。例えば、個人情報に関する書式の場合は、ユーザーは 生命保険の有無について入力し、生命保険の詳細に関するフィールドが有効化されるように設定することができます。それ以外の場合は、これらのフィールドは無効化することができます。フィールドを有効化または無効化するには、対応するコントロールの 有効化/無効化 プロパティを使用します。 オブジェクトが無効化されている場合の背景色を設定するには、背景色 (無効化済み)プロパティを使用します。

オブジェクトが無効化されているときのオブジェクトの背景色を設定します。以下を行い色を選択します:

•色パレットをクリックして背景色を選択します。

•コンボ ボックスのドロップダウン リストから色を選択します。

•値フィールドをダブルクリックして色のコードを入力します (例えば、 #FF0000)、または、 XPath ツールバー ボタンをクリックして、必要とするテキストを生成します。

メモ:   コンテキストに従いコントロールを有効化/無効化することができます。例えば、個人情報に関する書式の場合は、ユーザーは 生命保険の有無について入力し、生命保険の詳細に関するフィールドが有効化されるように設定することができます。それ以外の場合は、これらのフィールドは無効化することができます。フィールドを有効化または無効化するには、対応するコントロールの 有効化/無効化 プロパティを使用します。 オブジェクトが無効化されている場合の背景色を設定するには、背景色 (無効化済み)プロパティを使用します。

エンドユーザーにテキスト化したヒントを与えます。例えば、エンドユーザーがコントロールを使用して実行するアクションについてのヒントを提供します。プロパティの値フィールドの内側をダブルクリックして、テキスト化したヒントを編集します。または、 XPath ツールバー ボタンをクリックして、 XPath 式を入力して必要なテキストを生成します。

コントロールのヒントのテキストの色を設定します。このテキストの色はヒント プロパティで定義されたテキストの色になります(上を参照)。色選択するために次を行います:

•色パレットをクリックして背景色を選択します

•コンボ ボックスのドロップダウン リストから色を選択します

•値フィールドをダブルクリックして色コードを入力します (例えば、 #FF0000)、または XPath ツールバー ボタンをクリックして XPath 式を入力して必要なテキストを生成します。

水平の配置を左、中央、右に設定します。デフォルトは中央です。  値は XPath 式を使用しても定義することができます (これにより値は動的に生成されることができます)。

幅のコントロールを設定します。プロパティのコンボボックスから値を選択します。以下の値を使用することができます:

•fill_parent:幅のコントロールを、たとえば、テーブルのセルまたはテーブルなどの、親と同様にします。

•wrap_content:幅のコントロールを、コンテンツが必要なだけの幅にします。この値が選択されているとプロパティ:幅のコントロールを、コンテンツが必要なだけの幅にします。この値が選択されているとプロパティ コントロールの幅の最大値 を使用できるようになります。

•wrap_content_longest_entry: をコンボボックスのために使用できるようになり、コンボボックスをコンテンツが必要とする長さにすることができます。 このプロパティ値が選択されているとプロパティ コントロールの幅の最大値 を使用できるようになります。

•パーセンテージの値:ページの幅のパーセンテージです。ドロップダウンリストから値を選択します、または、直接値を入力します。

•ピクセル、dp、または sp 値:ドロップダウンリストからピクセル、dp、 または sp の値を選択します、または、直接値を入力します。

効果としては、 fill_parent は最大幅を作成し、 wrap_content は最小幅を作成します。コンボボックスがテーブルセル内に存在する場合、例えばfill_parent はコンボボックスにセルをフィルさせますが、 wrap_content はセルをフィルしない可能性があります。

以下を除いてすべてのコントロールのためのデフォルトの値は fill_parent です:

•イメージ と チャート: デフォルトは wrap_content です。

•位置情報マップ: デフォルトは2つの値 $MT_CanvasX と $MT_CanvasY よりも小さい値です。これらの2つの動的な変数はそれぞれ、デバイスのビューポートの幅と高さを提供します。(それぞれ、 $MT_CanvasX と $MT_CanvasY の小さい方)コントロールの高さ と コントロールの幅 のデフォルトは同じであるため、コントロール内のビューポートのデフォルトの形とサイズは min($MT_CanvasX, $MT_CanvasY)

ピクセル、dp (デバイスに依存しないピクセル) (device-independent pixels) と sp (スケールに依存しないピクセル) (scale-independent pixels) 間のリレーションシップに関する情報に関しては以下を参照してください: サイズ: ピクセル、DPI、DP、SP。

iOS デバイス上でのポイントとピクセル

コントロールのコントロールの幅 プロパティは wrap_content に設定されている場合のみこのプロパティを使用することができます。コントロール幅の最大値を設定します。プロパティのコンボボックスから値を選択します。以下の値を使用することができます:

•パーセンテージの値:ページの幅のパーセンテージです。ドロップダウンリストから値を選択します、または、直接値を入力します。

•ピクセル、dp、または sp 値:ドロップダウンリストからピクセル、dp、 または sp の値を選択します、または、直接値を入力します。

コントロール (またはページ) の余白のオフセットを周りのオブジェクトに相対的に、または含まれるオブジェクトの境界に設定します。長さを入力するためにコンボ ボックスのドロップダウン リストからピクセル、 dp、または sp 内の値を選択、または値フィールドをダブルクリックします。特定の余白はコントロールまたはページの4つのサイドすべてに対して設定することができます。4つの辺のため異なる余白を設定するには、余白 プロパティを展開して、 個別の余白 (左側、右側、上側、下側) を表示します。例: 余白を 6px に設定し、 下の余白を 12px に設定すると、上側、左側、および、右側の余白は 6px になり、下の余白は 12px になります。

ピクセル、dp (デバイスに依存しないピクセル) (device-independent pixels) と sp (スケールに依存しないピクセル) (scale-independent pixels) 間のリレーションシップに関する情報に関しては以下を参照してください: サイズ: ピクセル、DPI、DP、SP。

iOS デバイス上でのポイントとピクセル

コントロールの枠とコントロールのコンテンツ間のスペースであるコントロールのパディングを設定します。コントロールがテーブルでパディングがテーブル行または列上のセットである場合、パディングは行または列内に含まれるコントロールの余白に追加されます。これは含まれているコントトールのインセットを増加し、テーブルセルのサイズを変更しません。

長さを入力するためにコンボ ボックスのドロップダウン リストからピクセル、 dp、または sp 内の値を選択、または値フィールドをダブルクリックします。パディングはコントロールの4つのサイドすべてに対して設定することができます。4つの辺のため異なるパディングを設定するには、 パディング プロパティを展開して、 個別のパディングを設定することのできる個別のパディングプロパティ (左側、右側、上側、下側) を表示します。例: パディング を 6px に設定し、 下側のパディングを 12px に設定すると、上側、左側、および、右側は 6px になり、下のパディングは 12px になります。

ピクセル、dp (デバイスに依存しないピクセル)(device-independent pixels) と sp (スケールに依存しないピクセル) (scale-independent pixels)間のリレーションシップに関する情報に関しては以下を参照してください: サイズ: ピクセル、DPI、DP、SP。

iOS デバイス上でのポイントとピクセル

タブの順序のプロパティは、値として整数を取り、または、整数を評価する XPath 式を取ります。 この整数の数はタブの順序のシーケンス内のコントロールの位置です。

タブの順序は、 Tab キーをクライアントデバイスのユーザーがクリックすると、フォーカスを受けるコントロール内のシーケンスを指します。 「ページ | タブの順序を表示/定義する」 メニュー コマンドを使用してページのすべてのコントロールの視覚的なコンテキスト内のタブの順序のシーケンスの全体を素早く設定することができます。個別のコントロールのタブの順序 プロパティは、そのコントロールのみのシーケンスのポジションを設定します。

メモ:    タブの順序機能は、 Web と Windows クライアント上でのみ使用することができます。

スタイルシートプロパティは、コントロールのために使用されるスタイルシートを設定します。 スタイルシート プロパティのコンボボックスのドロップダウンリストがユーザーが作成したすべてのスタイルシート を表示します。 コントロールのために使用するスタイルシートを選択してください。 または、 XPath 式を使用して使用するスタイルシートを選択します。 後者の方法の利点はスタイルシートの一部を条件月に設定できることです (次を参照 ユーザの作成したスタイルシートを適用する)。 詳細に関しては、スタイルシートを参照してください。

このコントロールと関連付けられる 1 つまたは複数の CSS クラス。スペースを使用して複数のクラスを割り当てます: LabelClassOne LabelClassTwo。これらのクラスは、(ブラウザー設定ダイアログで指定された) CSS ファイル内で、このコントロールのためにプロパティを割り当てるために使用することができます。
