La ventana Editor de diseños permite visualizar y editar tablas y las relaciones que existen entre ellas como un diagrama, véase también Ver las tablas como diagramas.

Para abrir una ventana nueva del Editor de diseños:

1.Haga clic en la fuente de datos conectada dbs_ic_connected que quiere asociar con la ventana Editor de diseños.

2.Haga clic en el botón Editor de diseños dbs_ic_design_editor de la barra de herramientas, seleccione el comando de menú Archivo | Nuevo | Editor de diseños o pulse Ctrl+D.



Si en su proyecto hay más de un origen de datos conectado se conectará una ventana Editor de diseños nueva al origen de datos que se haya seleccionado más recientemente en la ventana Explorador.



El origen de datos que esté conectado aparece en la barra de herramientas del destino de la ejecución y en la esquina inferior izquierda del Editor de diseños.



3.Si lo necesita puede cambiar el origen de datos del Editor de diseños:



a.Haga clic en la ventana del Editor de diseños cuyas propiedades desea modificar.

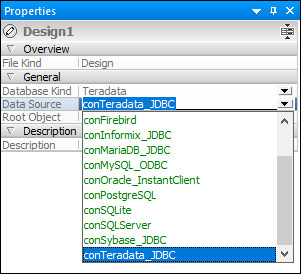

b.En la ventana Propiedades seleccione el origen de datos y, si procede, seleccione el esquema predeterminado en las listas desplegables.

dbs_design_editor_change_source

Si la barra de destino de la ejecución está visible en el Editor de diseños, también puede hacer clic en el origen de datos o en el objeto raíz para ir al campo correspondiente de la ventana Propiedades. Recuerde que en la lista desplegable solo aparecerán los orígenes de datos que estén conectados.
