Abrir diagramas

Inicio Anterior Inicio Siguiente

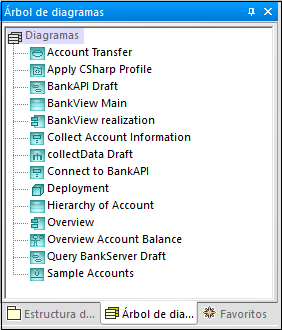

Si el proyecto de UModel contiene diagramas, estos se muestran en el Árbol de diagramas.

um_diagram_tree_window

Árbol de diagramas

Nota:por defecto, los diagramas están agrupados por tipo en la ventana Árbol de diagramas. Para mostrar únicamente diagramas (sin grupos primarios) haga clic con el botón derecho dentro de la ventana y desmarque la opción Agrupar por tipo de diagrama en el menú contextual.

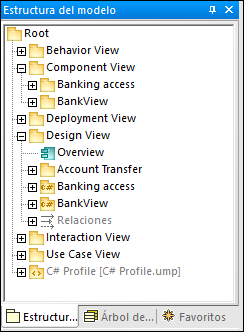

Los diagramas también se muestran en la ventana Estructura del modelo bajo los paquetes a los que pertenecen, por ejemplo:

um_diagram_in_model_tree

Para abrir un diagrama que ya existe:

Haga doble clic en el icono del diagrama en la ventana Estructura del modelo (o en los paneles Árbol de diagramas o Favoritos).

Haga clic con el botón derecho en el diagrama y seleccione Abrir diagrama en el menú contextual.
