Diseño

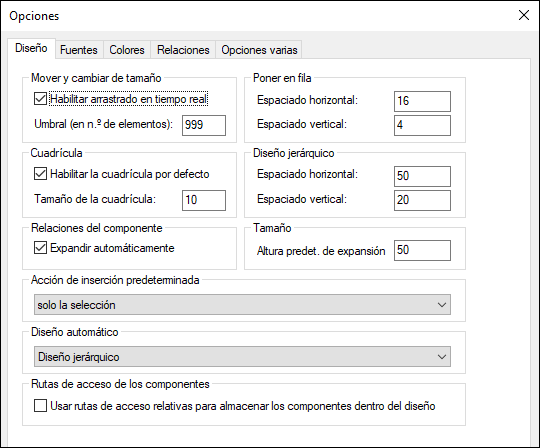

La pestaña Diseño sirve para personalizar el aspecto de los recuadros de archivo que hay en la ventana de diseño.
Mover y cambiar de tamaño
Si marca la casilla Habilitar arrastrado en tiempo real, el diseño se actualiza en tiempo real mientras se arrastra el recuadro de archivo seleccionado por el diseño. Si no marca esta casilla, el recuadro no se mueve de su posición inicial hasta que se deja de pulsar el botón del ratón (solo se muestra el contorno de la nueva posición del recuadro).
En el campo Umbral (en nº de elementos) puede escribir el máximo de recuadros de archivo seleccionados que se muestran mientras se arrastran por el diseño. Si el número de recuadros seleccionado supera este umbral, los recuadros no se mueven de su posición inicial hasta que se deja de pulsar el botón del ratón (solo se muestra el contorno de su nueva posición).
Cuadrícula
La casilla Habilitar la cuadrícula por defecto sirve para configurar el aspecto predeterminado de las ventanas de diseño nuevas. En la casilla Tamaño de la cuadrícula puede definir el ancho de la cuadrícula. Tenga en cuenta que las opciones elegidas aquí no afectan a las ventanas de diseño que ya están abiertas. Para ocultar/mostrar la cuadrícula en la ventana de diseño activa, haga clic en el icono Habilitar o deshabilitar la cuadrícula
de la barra de herramientas o pulse Alt+G.
Relaciones del componente
Si marca la casilla Expandir automáticamente, SchemaAgent expandirá automáticamente los detalles del componente de origen y de destino cuando haga clic en una relación del componente. Recuerde que la sección globales de los esquemas de origen y de destino debe expandirse para poder ver las relaciones entre componentes.
Acción de inserción predeterminada
Este cuadro combinado sirve para definir qué ocurre cuando se arrastra un archivo desde la ventana Explorador hasta el diseño. Estas son las opciones del cuadro combinado:
•solo la selección
•la selección y todos los archivos a los que hace referencia directa
•la selección y todos los esquemas a los que hace referencia directa
•la selección y todos los archivos XML a los que hace referencia directa
•la selección y todos los diseños de MapForce a los que hace referencia directa
•la selección y todos los archivos que le hacen referencia directa
•la selección y todos los esquemas que le hacen referencia directa
•la selección y todos los archivos XML que le hacen referencia directa
•la selección y todos los diseños de MapForce que le hacen referencia directa
•la selección y todos los archivos relacionados directamente
•la selección y todos los esquemas relacionados directamente
•la selección y todos los archivos XML relacionados directamente
•la selección y todos los diseños de MapForce relacionados directamente
•la selección y todos los archivos a los que hace referencia
•la selección y todos los esquemas a los que hace referencia
•la selección y todos los archivos XML a los que hace referencia
•la selección y todos los diseños de MapForce a los que hace referencia
•la selección y todos los archivos que le hacen referencia
•la selección y todos los esquemas que le hacen referencia
•la selección y todos los archivos XML que le hacen referencia
•la selección y todos los diseños de MapForce que le hacen referencia
•la selección y todos los archivos relacionados
•la selección y todos los esquemas relacionados
•la selección y todos los archivos XML relacionados
•la selección y todos los diseños de MapForce relacionados
•la selección y todos los archivos vinculados
•la selección y todos los esquemas vinculados
•la selección y todos los archivos XML vinculados
•la selección y todos los diseños de MapForce vinculados
Diseño automático
En este cuadro combinado puede elegir la distribución de los archivos y las carpetas que se insertan en el diseño:
•Diseño predeterminado
Si elije la opción Diseño predeterminado, los recuadros de archivo se distribuyen por orden alfabético en el diseño.
Poner en fila
Aquí puede elegir el espaciado predeterminado que se aplica cuando los recuadros de archivo se ponen en fila horizontal y en fila vertical.
Diseño jerárquico
Aquí puede elegir el espaciado predeterminado que se aplica cuando los recuadros de archivo se distribuyen siguiendo un diseño jerárquico horizontal y cuando siguen un diseño jerárquico vertical.
Tamaño
Aquí puede indicar la altura predeterminada que deben tener los recuadros de archivo cuando se expanden.
