Ventana de diseño
La ventana de diseño es el espacio de trabajo donde puede ver y editar los archivos que tienen las extensiones de archivo definidas. Actualmente SchemaAgent es compatible con estos archivos:
•Archivos de esquema XML del W3C
•Archivos de diseño de MapForce

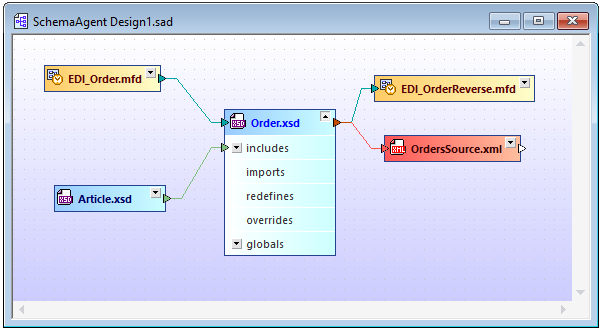

Los archivos de la ventana Explorador se pueden arrastrar hasta la ventana de diseño para obtener una ilustración gráfica de los archivos y de sus relaciones IIR. Una vez en el diseño, los archivos se pueden poner en fila y ordenar. También se pueden quitar del diseño. Los archivos eliminados se pueden recrear y también se pueden corregir las rutas de referencia de los archivos que no existan en la ubicación indicada.
Las relaciones IIR que existen entre esquemas o entre esquemas y archivos .mfd se representan por medio de líneas de conexión coloreadas. Las relaciones IIR se pueden editar y agregar por medio de operaciones de arrastrar y colocar. Los diseños se pueden guardar y editar posteriormente.
Puede crear o abrir varias ventanas de diseño. Use los comandos del menú Ventana para colocar las ventanas a su gusto.
