デザインにイメージを追加します。このイメージはエンドユーザーがコンボ ボックス(前のセクション参照) を選択する Altova 製品のスプラッシュ スクリーンとなります。最も重要なイメージのプロパティは イメージ URL プロパティと呼ばれ、表示されるイメージを選択します。作成される URL は　デザイン ファイルと同じフォルダー内のイメージ ファイルを探します。もちろん、絶対ファイル URL またはインターネットのロケーションでのイメージを使用することもできます。



このパートでは以下を行います:



•イメージ コントロールの追加

•イメージ ソースプロパティを、コンボ ボックスの選択で動的に変更する URL を許可する XPath 式を使用して定義します。このチュートリアルで参照されるイメージは、(マイ) ドキュメントフォルダー内のフォルダーの以下の場所にあります、 MobileTogetherDesignerExamples\Tutorials 。希望する場合は、イメージを他のフォルダーに保存することができます。









イメージの追加

イメージを追加、しそのプロパティを定義するには以下を行います:



1.[コントロール] ペインからイメージ コントロール をテーブルの下にドラッグ アンド ドロップします。

2.[スタイル & プロパティ] ペイン でイメージの名前を、[名前]プロパティを[Image: SplaschScreen]　と設定します。　

3.[イメージ ソース]プロパティを選択して、[スタイル & プロパティ] ペイン のツールバーの [XPath] ボタンをクリックすると、[XPath/XQuery 条件式の編集] ダイアログが表示されます。

4.XPath 式を入力します: concat(Product, '.bmp')、 [OK] をクリックします。



この XPath 式は、デザインファイルと同じフォルダー内の .bmp ファイルを見つける [相対 URL] を作成します。 イメージファイルが保存されている、正しい場所を指定する必要があります。　必要に応じて、絶対 URL (下部の例を参照) を使用することができます。ファイル名 (例えば、 xmlspy) は、エンドユーザーのコンボボックスからの選択のコンテントを取得する Product ノードから取得することができます。のデフォルトの Product ノード値は xmlspy に設定されていますので、XPath 式とイメージ URL の開始は以下の通りになります:

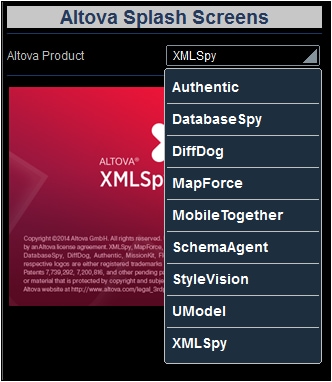

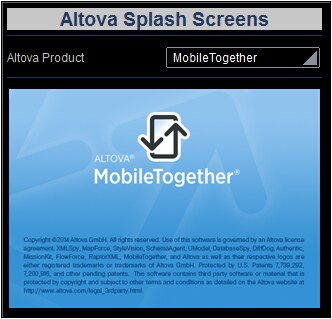

エンドユーザーがコンボ ボックス(上のスクリーンショット参照)のドロップダウン リストから製品を選択すると、例えば、 MobileTogether、の場合、 MobileTogether のスプラッシュ スクリーンが表示されます(下のスクリーンショット)。 これは、 MobileTogether の選択が mobiletogether であることに対応した XML 値のためです。この XML 値は、Product ノードにパスされ、 XPath 式が動的に対応イメージURL: mobiletogether.bmp を作成するために使用されます。

イメージが再ロードされたことを確認するために、コンボ ボックスの選択がなされると、アクションの再ロードがコンボ ボックスで設定されていなければなりません。手順は次のセクションコントロール アクションの定義で説明されています。
